      單相自動重合閘動作時限的選擇

      當采用單相重合閘時,其動作時限的選擇除應滿足三相重合閘時所提出要求(即大于故障點滅弧時間及周?chē)橘|(zhì)去游離的時間,大于斷路器及其操作機構復歸原狀準備好再次動作的時間)以外,還應考慮下列問題。

      1、不論是單相自動重合閘單側電源還是雙側電源,均應考慮兩側選相元件與繼電保護以不同時限切除故障的可能性。

      2、單相自動重合閘潛供電流對滅弧所產生的影響。這是指當故障相線路自兩側切除后,由于非故障相與斷開相之間存在有靜電(通過電容)和電磁(通過互感)的聯系,因此,雖然短路電流已被切斷,但在故障點的弧光通道中,仍然流有如下的電流:

      a、非故障相A通過A- -C相間的電容供給的電流;

      b、非故障相B通過B- -C相間的電容供給電流;

      c、繼續運行的兩相中,由于流過負荷電流Ipa和IfB而在C相中產生互感電勢EM,此電勢通過故障點和該相對地電容C而產生的電流,這些電流的總和就稱為潛供電流。

      由于單相自動重合閘潛供電流的影響,將使短路時弧光通道的去游離受到嚴重阻礙,而自動重合閘只有在故障點電弧熄滅且絕緣強度恢復以后才有可能成功,因此,單相重合閘的時間還必須考慮潛供電流的影響。

      一般單相自動重合閘線路的電壓越高,線路越長,則潛供電流的持續時間就越長。潛供電流的持續時間不僅與其大小有關,而且也與故障電流的大小,故障切除的時間,弧光的長度以及故障點的風速等因素有關。因此,為了正確地整定單相重合閘的時間,國內外許多電力系統都是由實測來確定滅弧時間。
單相自動重合閘動作時限的選擇

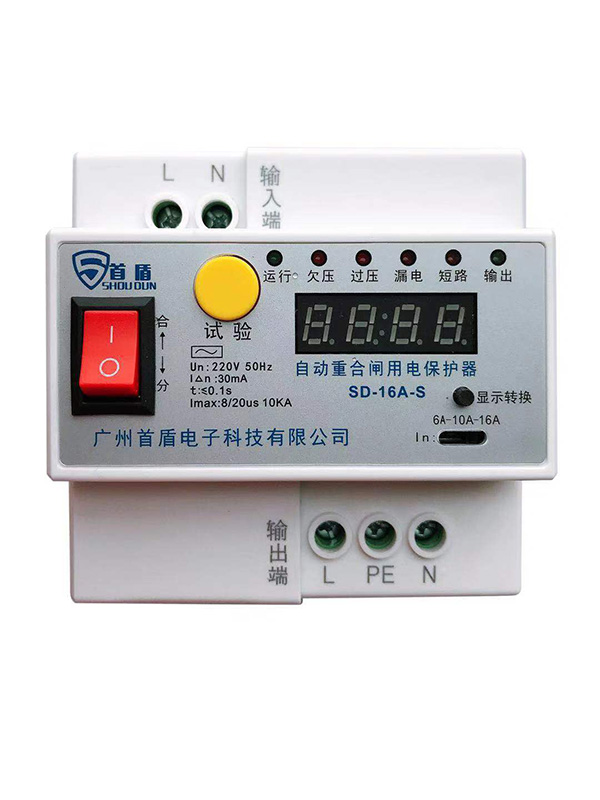

自動重合閘用電保護器開關廠家-廣州首盾電子科技有限公司
