電源網絡二合一防雷器

產品簡介

電源網絡 二合一防雷產品說明書安全指南 ◆僅允許專業技術人員根據本說明書進行安裝、維護、更換防雷產品 ◆安裝必須在斷電情況下進行 ◆請定期檢查防雷器工作狀態，一旦防雷

訂購熱線：15915895560

在線咨詢

產品介紹

電源網絡二合一防雷產品說明書

◆僅允許專業技術人員根據本說明書進行安裝、維護、更換防雷產品

◆安裝必須在斷電情況下進行

◆請定期檢查防雷器工作狀態，一旦防雷器失效，請及時更換

◆防雷器與被保護設備之間連接線應盡可能短

產品概述
該產品是為網絡攝像機定制的一款防雷產品，保護攝像機電源、網絡等線路免受雷電電磁脈沖、感應過電壓、操作過電壓的影響，廣泛應用于公共治安、交通監控等領域。該系列產品具有集成度高、插損低、殘壓低、方便安裝等特點，具有良好的防雷效果。
主要技術指標

型號指標	12V		24V	220V
網絡部分
工作電壓Uc	5V
標稱放電電流In	3kA（8/20μs）
最大通流容量Imax	5kA（8/20μs）
保護水平Up	20V（10/700μs）
傳輸速率Vs	100Mbps
響應時間Ta	1ns
插入損耗Ae	0.5dB
接頭形式	RJ45
電源部分
工作電壓（Un）	12VDC	24VAC			220VAC
標稱放電電流（In）	5kA（8/20μs）
最大通流容量（Imax）	10kA（8/20μs）
保護水平（In時，8/20μs）Up	60V	100V			900V
接頭形式	壓接式
外形尺寸（不含接地線）	1025727mm（接頭不同尺寸略有差異）
保護等級	IP20

安裝流程

安裝準備
工具：十字螺絲刀、一字螺絲刀、剝線鉗等各一把

輔材	規 格	數 量	作用
電源線	≥0.75mm²電源線 15-30CM	2根	連接防雷器與攝像機電源
網線	五類屏蔽雙絞線 15-30CM	2根	連接防雷器與攝像機網絡
PE連接線	≥1.5mm²	1根	就近接地
螺釘	M4	2顆	固定防雷器

安裝環境
請確保處于室內或者防水箱內
避免安裝在劇烈震動場所
確保電源部分電壓、電流以及信號部分傳輸速率與防雷器匹配
確保防雷器能可靠接地，并且工頻接地電阻低于10歐姆

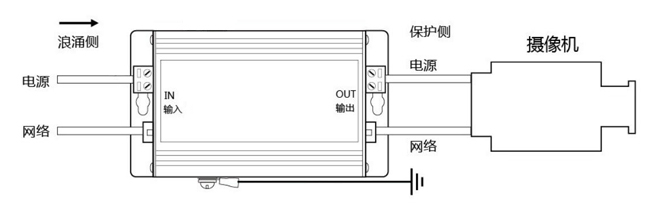

安裝示意圖
1、分別準備電源線、網線一根，用于連接防雷器與攝像機
2、將防雷器固定在防水箱內
3、完成防雷器電源、信號輸出端口與攝像機的連接
4、完成防雷器電源、信號輸入端口與監控中心或者光端機連接

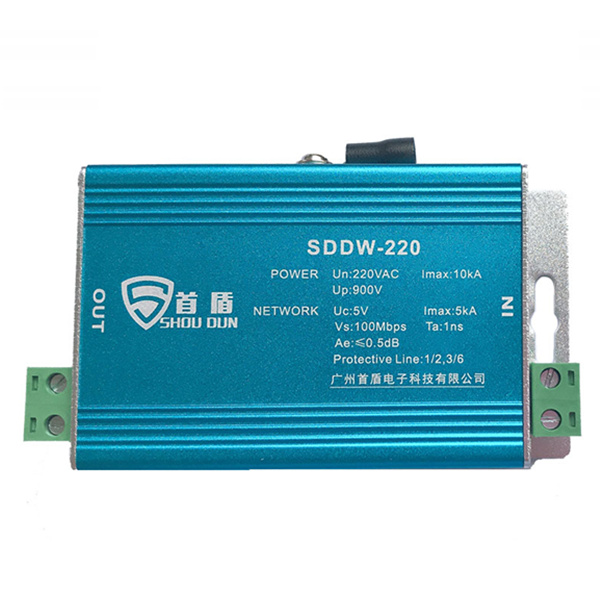

電源網絡二合一防雷器

電源+網絡二合一

常見故障

常見故障	可能原因	處理方法
防雷器安裝后，視頻畫面出現雪花或無信號	防雷器傳輸性能不達標	更換防雷器
	傳輸距離超過最長允許范圍	確保設備之間信號線路連接在標準允許范圍內
	防雷器與線纜阻抗或傳輸速率不匹配	更換防雷器
防雷器地線接地后，信號不通或者畫面有雪花；地線不接地后，視頻畫面正常	地電壓波動過大	地網改造，若信號不通表示防雷器已經被燒壞，需要更換防雷器
防雷器運行一段時間后，監視器無畫面，信號不通，拆下防雷器后，監視器出現畫面，信號恢復	防雷器因雷擊損壞或其他原因	更換防雷器
