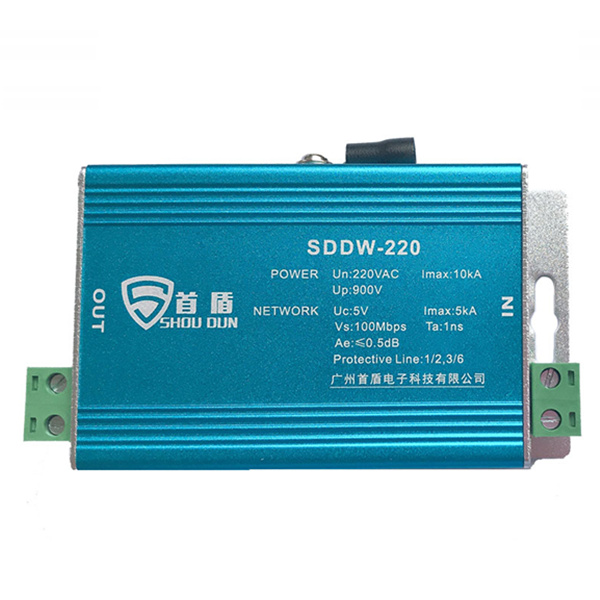

電源防雷器的常規安裝要求
時間: 2019-08-18 14:21:14
瀏覽次數：2047
電源防雷器采用35MM標準導軌安裝，對于固定式SPD，常規安裝應遵循下述步驟： 1、確定放電電流路徑； 2、標記在設備終端引起的額外電壓降的導線； 3、為避免不必要的感應回路，應標
電源防雷器采用35MM標準導軌安裝，對于固定式SPD，常規安裝應遵循下述步驟：
1、確定放電電流路徑；
2、標記在設備終端引起的額外電壓降的導線；
3、為避免不必要的感應回路，應標記每一設備的 PE導體；
4、設備與SPD之間建立等電位連接；
5、要進行多級SPD的能量協調。
為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合，需進行一定測量。通過感應源與犧牲電路的分離、回路角度的選擇和閉合回路區域的限制能降低互感，當載流分量導線是閉合回路的一部分時，由于此導線接近電路而使回路和感應電壓而減少。一般來說，將被保護導線和沒被保護的導線分開比較好，而且，應該與接地線分開。同時，為了避免動力電纜和通信電纜之間的瞬態正交耦合，應該進行必要的測量。
SPD接地線徑選擇：
數據線：要求大于2.5mm2；當長度超過0.5米時要求大于4mm2。YD/T5098-1998。
電源線：相線截面積S≤16mm2 時，地線用S ；相線截面積16mm2≤S≤35mm2 時，地線用16mm2 ；相線截面積S≥35mm2時，地線要求S/2 ；GB 50057第2.2.9條
