自動重合閘漏電保護開關電路
時間: 2018-11-05 02:13:21 瀏覽次數:2202
電路有三個特點,一是有別于一般的一次眺閘開關,它在眺閘后經過一段時間可以 自動重合閘 試送電,可避免因偶然漏電跳閘讓人疲于奔命,甚至摸黑操作而發生事故:二是使用接觸
      電路有三個特點,一是有別于一般的一次眺閘開關,它在眺閘后經過一段時間可以自動重合閘試送電,可避免因偶然漏電跳閘讓人疲于奔命,甚至摸黑操作而發生事故:二是使用接觸器的常閉觸點供電,正常時接觸器為釋放狀態,所以平時不耗電;三是電子電路平時也是斷電狀態,既消除了靜態消耗,又不會因長期通電而易受雷電等非常態電源的影響。

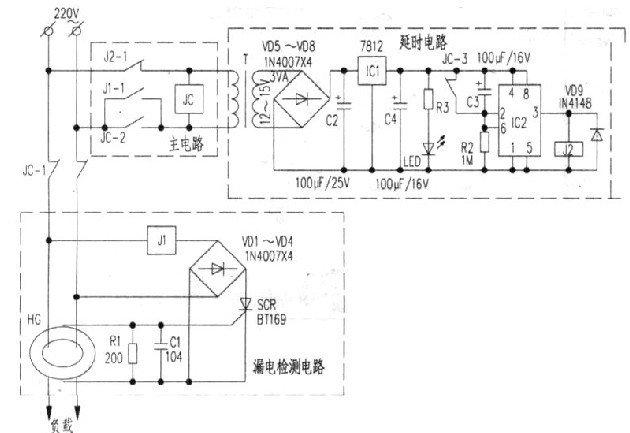

自動重合閘漏電保護開關電路
     電路主要由主控制電、漏電檢測電路,以及延時電路等幾部分組成。其工作原理如下:

      正常狀況下,交流接觸器JC的常閉觸點JC-1閉合供電,常開觸點JC-2斷開.漏電檢測電路的繼電器Jl的常開觸點JH也斷開,所以JC線圈及后面的延時電路都不通電。


      當負載端漏電時.互感器HG中有感應電流(壓),可控硅SCR導通,Jl得電,JH吸合,JC得電.JC-I斷開負載供電.JC-2閉合自保,漏電檢測電路失電,兒又復釋放。與此同時,延時動作電路通電。市電由變壓器T降壓、VD5~VD8整流、C2濾波、IC1穩壓,得到12V直流電源。一開始,時基電路IC2(2)、(6)腳因C3兩端電壓不能突變而星高電平,(3)腳為低電平,繼電器J2為釋放狀態。

      C3通過電阻R2充電一段時間后.IC2(2)、(6)腳電位下降到2/3電源電壓,(3)腳輸出高電平.J2得電,其常閉觸點J2-1斷開.JC失電釋放.JC-2斷開,其后的延時電路亦回到斷電狀態。

      JC-I閉合試送電。如果負載端是偶然漏電,則此時恢復正常供電;如果漏電點仍存在,則再次跳閘,等待檢查。

      其中.R2、C3為抗干擾所設,以免雜波使電路誤動作。JC-3可在JC試送電的瞬間將電容C3上的電荷放掉,保證電路能夠迅速恢復到初始延時狀態。發光二極管LED點亮?xí)r,指示電路正處于延時合閘狀態。

      元件選用:漏電檢測電路可用現成的漏電保護開關的檢測部分改制,只要將原吸鐵線圈代之以一只小型220V繼電器便可。J2用小型12V直流繼電器。Jc可根據負載大小選用220V交流接觸器。IC2用NE555等時基電路。

      組裝完成后,根據需要調整電阻Rl的阻值,使延時時間為一分鐘到數分鐘之間便可。

      本電路是單向應用.由電路原理不難發現,只要稍加變動便可將其用于三相交流保護電路。
