三級電源防雷器的設計原則
時間: 2019-09-09 01:52:53
瀏覽次數：1313
隨著經濟建的高速發展，電子信息設備的應用已深入至國民經濟、國防建設和人民生活的各個領域，各種電子、微電子裝備已在各行業大量使用。由于這些系統和設備耐過電壓能力低，
隨著經濟建的高速發展，電子信息設備的應用已深入至國民經濟、國防建設和人民生活的各個領域，各種電子、微電子裝備已在各行業大量使用。由于這些系統和設備耐過電壓能力低，雷電高電壓以及雷電電磁脈沖侵入所產生的電磁效應、熱效應都會對系統和設備造成干擾和永久性壞。因此在防雷設計時，除應考慮防直擊雷措施外，還應考慮雷電電磁脈沖的防護措施，建立完善的雷電浪涌過電壓保護措施，根據被保護建筑物的特點和低壓電源系統的形式選擇和安裝電涌保護器。 只做單級防雷可能會帶來，因雷電流過大而導致的泄流后殘壓過大破壞設備或者保護能力不足引起的設備損壞。電源防雷器多級保護，可防范從直擊雷到工業浪涌的各級過電壓的侵襲。
第一級電源防雷器設計： 根據國家有關低壓防雷的有關規定，外接金屬線路進入建筑物之前應埋地穿金屬管槽15米以上的距離進入建筑物，且要在建筑物的線路進入端加裝低壓避雷器。必須做到在電源的進入端安裝低壓端的總電源防雷器，將由外部線路可能引入的雷擊高電壓引至大地泄放，以確保后接設備的安全.
第二級電源防雷器設計： 雖然已經在總電源進線端安裝了第一級的防雷器，但是當較大雷電流進入時，第一級防雷器可將絕大部分雷電流由地線泄放，而剩余的雷電殘壓還是相當高，因此第一級防雷器的安裝，可以減少大面積的雷擊破壞事故，但是并不能確保后接設備的萬無一失；假設由配電室總電源拉至其它建筑物的電源線路全部為三相走線，也存在感應雷電流和雷電波的二次入侵的可能，需要在管理處安裝電源第二級防雷器。第二級防雷器，作為次級防雷器，可將幾千伏的過電壓進一步限制到2千伏以內，雷電多發地帶建筑物需要具有40KA的通流容量，將第一級防雷器泄放后出現的雷電殘壓以及電源線路中感應的雷電流給予再次泄放。

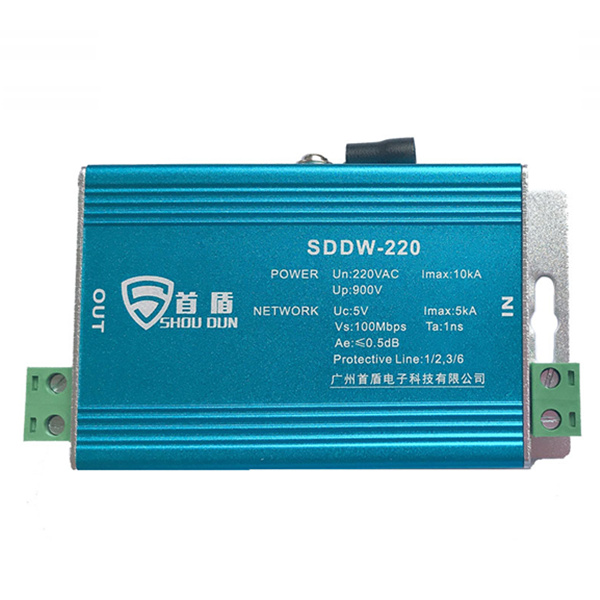

第三級電源防雷器設計： 這也是系統防雷中最容易被忽視的地方，現代的電子設備都使用很多的集成電路和精密的元件，這些器件的擊穿電壓往往只是幾十伏，最大允許工作電源也只是mA級的，若不做第三級的防雷，由經過一、二級防雷而進入設備的雷擊殘壓仍將有千伏之上，這將對后接設備造成很大的沖擊，并導致設備的損壞。 末級電源防雷設計： 針對一些較貴重的弱電設備，雖然前面已做好三級防雷，但仍有一些雷擊殘壓進入設備，為防止設備因雷電流的沖擊而損壞，應在重要設備前端安裝防雷插座。
