單側電源線路的三相一次自動重合閘
時間: 2020-03-16 01:25:40
瀏覽次數：1340
單側電源線路的三相一次 自動重合閘 只存在一個電源，不需要考慮電源間同步的檢查問題。下圖所示為單側電源線路三相一次重合閘的工作原理框圖： 每個模塊的作用分別為： 重合閘

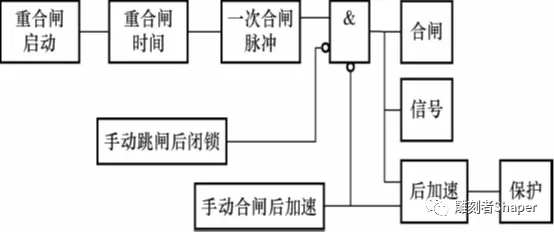

只存在一個電源，不需要考慮電源間同步的檢查問題。下圖所示為單側電源線路三相一次重合閘的工作原理框圖：
每個模塊的作用分別為：
重合閘啟動：當斷路器由其他非手動原因而跳閘后，重合閘均應啟動；一般使用斷路器的輔助常開觸點或者用合閘位置繼電器的觸點構成。
重合閘時間：啟動元件發出指令后，時間元件開始記時，達到預定的延時后，發出一個短暫的合閘脈沖命令。
一次合閘脈沖：當延時時間到達后，它馬上發出一個可以合閘脈沖指令，并且開始記時，準備重合閘的整組復歸，復歸時間一般為15~25s(該時間段內下次重合閘不能再啟動)。
手動跳閘閉鎖：當手動跳開斷路器時，也會啟動重合閘回路，為消除這種情況造成的不必要合閘，設置閉鎖環節，使之不能形成合閘命令。
重合閘后加速保護跳閘回路：對于永久性故障，在保證選擇性的前提下，盡可能地加快故障的再次切除，需要保護與重合閘配合。當手動合閘到帶故障的線路上時，保護跳閘，故障一般是因為檢修時的保安接地線未拆除、缺陷未修復等永久性故障，不僅不需要重合，而且要加速保護的再次跳閘。
